Un montaggio corretto dei tubi di una stufa a legna non è un dettaglio estetico: determina tiraggio, sicurezza, facilità di pulizia e durata dell’impianto. Quando il percorso fumi è semplice, ben inclinato e ispezionabile, la stufa lavora meglio e si riducono i problemi più fastidiosi: ritorno di fumo, deposito eccessivo di fuliggine e surriscaldamenti locali.
In questo articolo trovi uno schema pratico del collegamento, le regole tecniche da rispettare in Italia, gli errori che vedo più spesso e i controlli che farei prima di accendere la stufa per la prima volta.
Le regole fondamentali da tenere insieme prima di montare i tubi
- Il percorso dei fumi deve essere il più corto e lineare possibile, con pochi cambi di direzione.
- I tratti quasi orizzontali devono avere una pendenza verso l’alto, non verso il basso.
- Serve un raccordo ispezionabile, di solito un tee con sportello di pulizia alla base della canna fumaria.
- I componenti devono essere certificati e compatibili con temperatura, diametro e distanza dai materiali combustibili.
- Lo sbocco finale va progettato in modo corretto rispetto al tetto e al contesto edilizio.
- La verifica finale e la documentazione non sono optional: contano quanto il montaggio meccanico.
Come deve essere fatto il percorso dei fumi

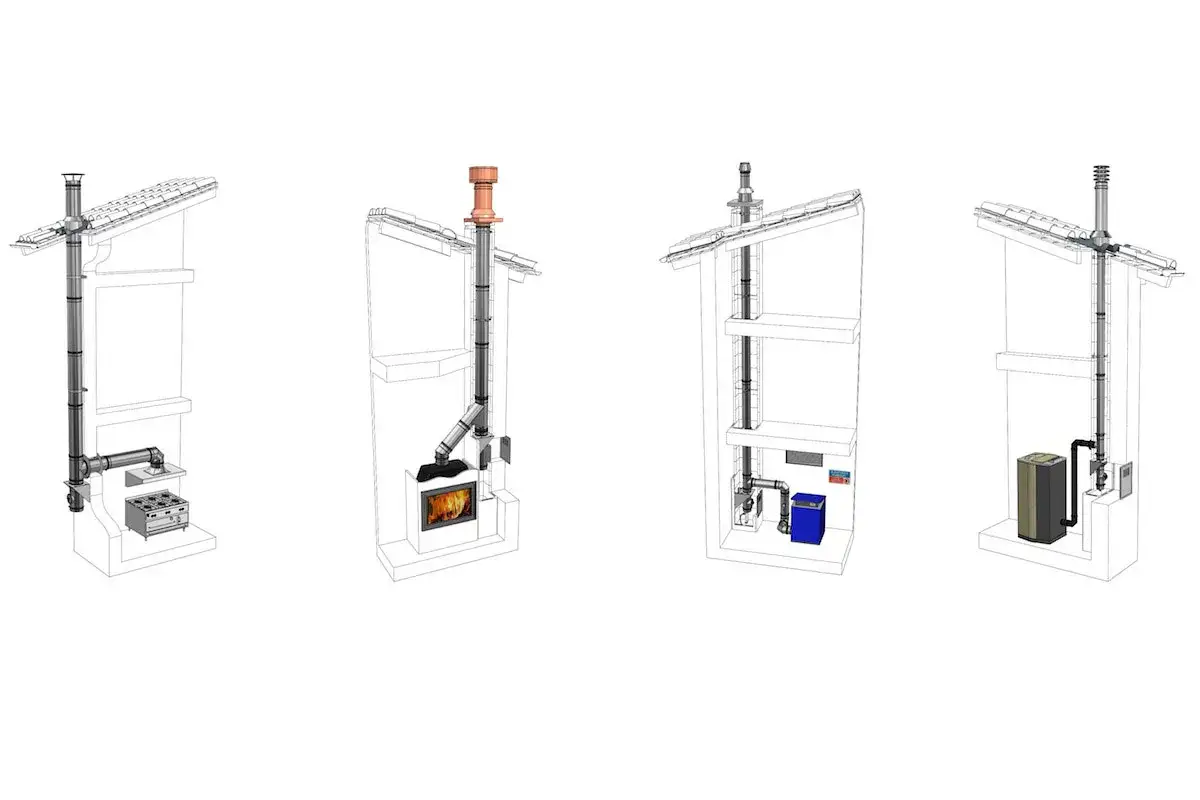

Quando disegno mentalmente il collegamento, parto sempre dalla stessa sequenza: uscita della stufa, primo tratto di tubo, eventuale raccordo, canna fumaria verticale, sbocco oltre copertura. È lo schema più pulito perché riduce le perdite di carico e lascia ai fumi una strada prevedibile.
Il punto chiave è non confondere il canale da fumo con la canna fumaria. Il primo collega l’apparecchio al camino; la seconda porta i fumi verso l’esterno. Se i due elementi vengono trattati come se fossero la stessa cosa, si finisce spesso con tratti troppo lunghi, curve inutili o giunzioni difficili da ispezionare.
| Elemento | Funzione | Cosa controllo io |
|---|---|---|
| Tratto iniziale | Collega la stufa al sistema fumario | Che sia corto, stabile e senza riduzioni improvvisate |
| Raccordo a T con ispezione | Permette raccolta e pulizia dei residui | Che sia accessibile, non nascosto dietro mobili o finiture |
| Tratti lineari | Conducono i fumi verso il camino | Che mantengano la pendenza corretta e la stessa sezione |
| Curve aperte | Consentono piccoli spostamenti del percorso | Che siano poche e non troppo brusche |
| Canna fumaria | Garantisce evacuazione stabile e tiraggio | Che sia idonea, coibentata se necessario e ben dimensionata |
Le regole tecniche che contano davvero
In Italia il riferimento tecnico principale per gli impianti domestici a biomassa solida fino a 35 kW è la UNI 10683:2022. In pratica, questo significa che il montaggio non si improvvisa: si verifica il generatore, il sistema di evacuazione fumi, le condizioni del locale e la compatibilità dei componenti prima ancora di stringere l’ultima fascetta.
Pendenza, curve e lunghezza del tratto
Il tratto quasi orizzontale non dovrebbe mai essere davvero orizzontale. Una pendenza minima verso l’alto del 3% è il riferimento che si incontra più spesso nelle schede tecniche e nelle guide di installazione; in altre parole, il fumo deve sempre “salire”, anche se il dislivello è piccolo.
Le curve vanno tenute al minimo e, quando servono, è meglio usare elementi aperti e dolci, in genere non oltre i 45°. Più pieghe aggiungi, più aumentano le perdite di carico e più la stufa diventa sensibile a legna umida, avviamento lento o vento contrario.
Diametro e materiali
Non si riduce il diametro perché “così passa meglio nel muro” o perché il pezzo disponibile costa meno. Il primo tratto dovrebbe mantenere la sezione prevista dal costruttore della stufa; eventuali adattamenti vanno valutati solo se consentiti dal progetto e dai componenti dichiarati dal fabbricante.
Io considero non negoziabile anche la questione della marcatura: i tubi e i raccordi devono essere prodotti idonei, con prestazioni dichiarate secondo le norme di riferimento per i sistemi metallici di evacuazione fumi. Non è burocrazia fine a sé stessa: è ciò che ti dice se il componente regge temperatura, corrosione e distanza di sicurezza previste.
Distanze da materiali combustibili
Qui non esiste un numero unico valido per tutti i casi. La distanza da pareti, travi, arredi e rivestimenti combustibili dipende dalla designazione del componente e dalla sua classe di resistenza. Il valore corretto si legge nella marcatura e nelle istruzioni del sistema, non si inventa in cantiere.
Se il tubo passa vicino a legno, cartongesso o isolanti sensibili al calore, il sistema va progettato con componenti idonei e con protezioni coerenti. Quando vedo montaggi “tirati”, con distanze visivamente rassicuranti ma non documentate, considero sempre la situazione a rischio fino a prova contraria.
Leggi anche: Torba da giardinaggio - A cosa serve e quando usarla?
Terminale e sbocco finale
Lo scarico a parete non è la soluzione standard per una stufa a legna correttamente installata. In un impianto ben fatto, lo sbocco finale deve essere pensato per lavorare con il tetto, il vento e la quota dell’edificio, così da garantire dispersione corretta dei fumi e tiraggio regolare.
Se il camino è esterno, di solito conviene coibentarlo meglio; se passa in cavedio, bisogna rispettare le regole del sistema specifico. È qui che molti impianti perdono efficienza, perché un tratto freddo condensa di più, si sporca prima e rende la stufa meno stabile. Il passo successivo, quindi, è montare il sistema senza forzare nessun elemento fuori dal suo uso corretto.
Montaggio passo dopo passo senza improvvisazioni
Io procederei così, sempre con il manuale del produttore aperto accanto alla stufa. La logica è semplice: prima si verifica il contesto, poi si assembla il percorso, infine si controlla che tutto sia ispezionabile e coerente.
- Verifico la potenza dell’apparecchio, il diametro di uscita e le istruzioni specifiche del modello.
- Scelgo tubi, gomiti, tee e accessori compatibili per temperatura, sezione e classe del sistema.
- Progetto il percorso più diretto possibile, evitando inutili tratti lunghi o cambi di direzione stretti.
- Imposto il tratto iniziale con pendenza verso l’alto e con fissaggi stabili.
- Inserisco un raccordo ispezionabile, di norma un tee con sportello di pulizia alla base della canna fumaria.
- Collego la canna fumaria verticale, controllando allineamento, tenuta delle giunzioni e corretta coibentazione se richiesta.
- Fisso i componenti in modo che non lavorino di peso sulle uscite della stufa o sui punti di innesto.
- Faccio un controllo finale di tiraggio, tenuta e accessibilità prima dell’uso continuo.
Una cosa che consiglio sempre: non nascondere il sistema fumario dietro finiture che impediscono la manutenzione. Un montaggio ordinato non è solo quello che si vede, ma soprattutto quello che si può pulire e verificare senza smontare mezza parete. Ed è proprio qui che emergono gli errori più costosi.
Gli errori che peggiorano tiraggio e sicurezza
Molti impianti non falliscono per un grande difetto, ma per una somma di piccole scorciatoie. La stufa magari si accende, ma dopo poche settimane compaiono odore di fumo, deposito e difficoltà a mantenere una combustione pulita.
| Errore | Effetto pratico | Correzione sensata |
|---|---|---|
| Tratto troppo lungo senza pendenza | Tiraggio debole e maggiore deposito di fuliggine | Accorciare il percorso e mantenere la salita verso il camino |
| Curve strette o troppe deviazioni | Perdite di carico e difficoltà di avviamento | Usare gomiti aperti e ridurre al minimo i cambi di direzione |
| Riduzioni improvvisate del diametro | Rendimento peggiore e maggior rischio di sporco | Rispettare la sezione prevista dal costruttore |
| Assenza di punto di ispezione | Manutenzione complicata e accumuli nascosti | Prevedere un tee o un accesso equivalente |
| Componenti non certificati o non adatti | Non conformità e rischio termico | Usare solo elementi con prestazioni dichiarate e compatibili |
| Locale troppo sigillato | Accensioni difficili e possibile riflusso di fumo | Verificare l’apporto di aria comburente |
Il difetto che vedo più spesso, però, è un altro: si pensa al tubo come a un pezzo di ferro, quando in realtà fa parte di un sistema. Se il locale non respira, se il camino è freddo o se la canna è sottodimensionata, il problema non lo risolvi con una sigillatura in più. Serve capire l’impianto nel suo insieme, e questo porta direttamente al tema delle responsabilità e dei documenti.
Quando serve il tecnico abilitato e quali documenti chiedere
Per un’installazione nuova o per una modifica rilevante dell’impianto, io mi aspetto sempre un installatore abilitato ai sensi del DM 37/08. Non è solo una questione formale: è ciò che ti garantisce che il lavoro sia eseguito da chi può rilasciare la documentazione corretta e assumersi la responsabilità dell’intervento.
Alla fine dei lavori dovresti ottenere almeno questi elementi:
- la dichiarazione di conformità dell’impianto;
- lo schema installativo o comunque la documentazione del percorso fumi;
- l’elenco dei componenti installati e delle relative caratteristiche;
- le istruzioni per uso e manutenzione ordinaria;
- l’indicazione della periodicità di pulizia e controllo.
Per una stufa a legna, la manutenzione non si rimanda “quando si vede sporco”. In un uso domestico normale, una pulizia annuale è il minimo ragionevole; se la stufa lavora spesso o con legna non perfettamente stagionata, il controllo va anticipato. Io faccio sempre notare che una canna fumaria facile da ispezionare costa meno, nel tempo, di una canna fumaria nascosta ma difficile da pulire.
Questa parte burocratica e manutentiva è quella che chiude il cerchio: senza documenti e senza accesso, anche il miglior schema di montaggio resta incompleto.
Il dettaglio che fa durare di più un impianto ben fatto
Se devo riassumere in modo operativo quello che conta davvero, direi questo: un buon collegamento per la stufa a legna è semplice, certificato, ispezionabile e pensato per il tiraggio reale dell’edificio. Non cerca scorciatoie, non moltiplica le curve e non nasconde i punti di pulizia.
Quando l’impianto è progettato così, la differenza si sente subito: accensione più rapida, meno residui, meno odori e una gestione più tranquilla nel tempo. Ed è anche la soluzione più coerente con un uso efficiente della biomassa, perché bruciare bene significa sprecare meno legna e produrre meno problemi in casa.
Se stai valutando un montaggio nuovo o un adeguamento, io partirei sempre da tre domande semplici: il percorso è il più diretto possibile, il sistema è ispezionabile, e ogni componente è davvero adatto alla stufa che hai? Quando la risposta è sì a tutte e tre, lo schema di montaggio è quasi sempre sulla strada giusta.
